KSL 400

CHARAKTERISTIKA

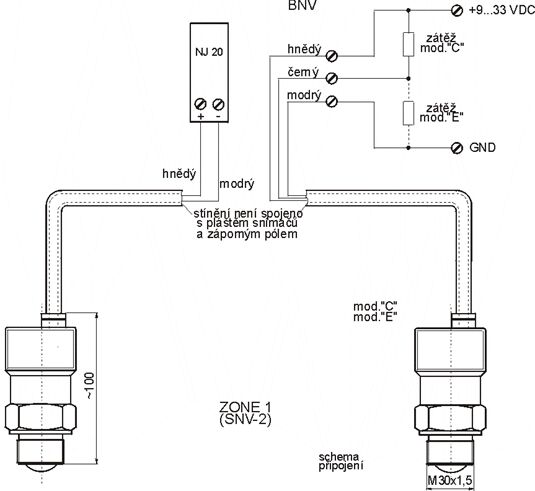

- výstupníní signál snímače splňující normu DIN 19234 (NAMUR), otevřený kolektor, otevřený emitor
- možnost umístění snímače v libovolném prostředí až do úrovně ZONE 1 (SNV-2)
- nevýbušné provedení II 2G EEx d IIC T6
- ochrana proti přepólování
- signalizace stavu (LED)
- možnost změny smyslu spínání
- instalace do závitu M30 x 1,5
- schváleno dle normy ČSN EN 50 014 a 50 018 státní zkušebnou FTZÚ - SZ 210 Ostrava - Radvanice.
- certifikát číslo FTZÚ 98 Ex 0991X



TECHNICKÉ PARAMETRY

Jmenovité napájecí napětí

8,0 VDC (mod."I"); 12, 15, 24 VDC (mod."C" a "E")
Maximální napájací napětí 10,5 VDC (mod."I"); 33 VDC (mod."C" a "E")
Maximální proudová spotřeba 3,2 mA (8 VDC)
Minimální proudová spotřeba 0,2 mA (8 VDC)
Proudové zatížení výstupu 2 A (mod."C" a "E"), (100VDC), (jistit poj. 2A)
Pracovní prostředí ZONE 1 (SNV-2) s pevně uloženým kabelem !!
Pracovní teplota okolí -25°C až 85°C
Krytí IP 66
Tlaková odolnost čidlové části ( zkouška 3 min.) 35 MPa
Základní délka připojovacího kabelu 2 m (CMFM 3D x 0,5, jiné délky po konzultaci)
Délka připojovacího vedení max. 500 m
Rozměry 47mm x 100mm
Materiál pouzdra 17246.4
Umístění snímače do víka nebo stěny zásobníku



VYRÁBĚNÉ MODIFIKACE

mod.: "I" - proudová smyčka "NAMUR"
mod.: "C" - otevřený kolektor (V-MOS N)
mod.: "E" - otevřený emitor (V-MOS P)
mod.: "A" - výstup větší proud, sepnuto (elektroda ponořena)
mod.: "B" - výstup menší proud, rozepnuto (elektroda ponořena)
mod.: "S" - izolovaná elektroda (povlak teflon 0,2 mm)
         "E" - délka elektrody v mm

Platí pro KSL-401... E..
             KSL-402... E..
             KSL-403... E..
             KSL-404... E..
             KSL-405... E..
